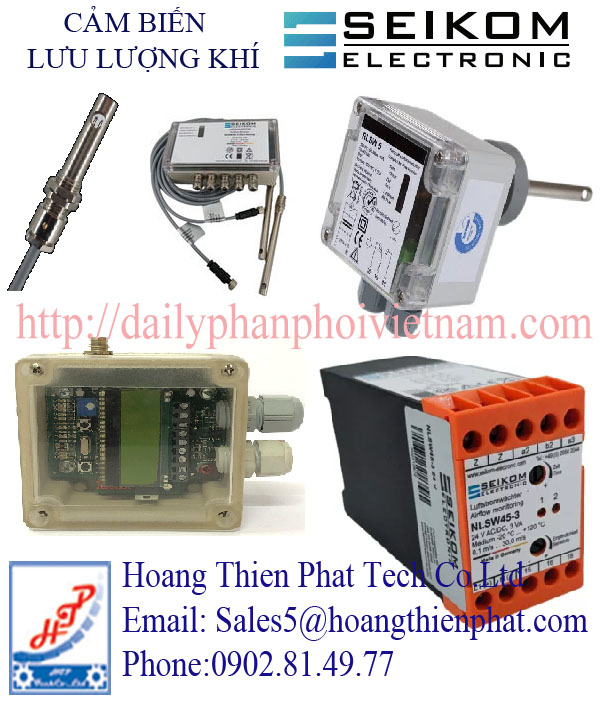

Cảm biến lưu lượng khí SEIKOM Electronic
Là thành phần đo được đặt tại khu vực có dòng khí cần kiểm soát.
Thiết bị nhận biết sự thay đổi của dòng khí và chuyển thông tin về bộ xử lý hoặc bộ đánh giá tương ứng.
Tùy cấu hình, hệ thống sau đó có thể tạo tín hiệu chuyển mạch hoặc tín hiệu analog để kết nối với PLC và hệ thống điều khiển.
Trong thực tế, thiết bị này còn được tìm kiếm dưới nhiều tên gọi như cảm biến dòng khí SEIKOM
Cảm biến lưu lượng SEIKOM, Air Flow Sensor SEIKOM, cảm biến vận tốc khí SEIKOM hoặc cảm biến giám sát dòng khí SEIKOM.
Mục đích chính không chỉ là xác định có hay không có dòng khí.
Khi được kết hợp với bộ đánh giá phù hợp, cảm biến còn giúp hệ thống nhận biết khi dòng khí giảm xuống dưới giới hạn vận hành đã thiết lập.
Khác với phương pháp chỉ kiểm tra trạng thái chạy của motor quạt, cảm biến lưu lượng khí SEIKOM theo dõi trực tiếp điều kiện dòng khí tại vị trí lắp đặt.
Nhờ đó, hệ thống có thể phát hiện trường hợp quạt vẫn chạy nhưng lưu lượng thực tế suy giảm do lọc bị tắc, damper đóng, đường ống nghẽn hoặc hiệu suất quạt giảm.
Chi tiết sản phẩm
Product Description
Cảm biến lưu lượng khí SEIKOM Electronic
SEIKOM Electronic là thương hiệu của Đức chuyên phát triển các giải pháp đo lường, giám sát và điều khiển dành cho hệ thống công nghiệp.
Một điểm nổi bật của SEIKOM Electronic là hãng cung cấp nhiều giải pháp chuyên biệt cho điều kiện công nghiệp khác nhau
Từ lưu lượng khí thông thường đến khí nóng nhiệt độ cao, môi trường ATEX và hệ thống yêu cầu SIL1/SIL2.
Vì vậy, thiết bị SEIKOM có thể được sử dụng trong HVAC, hệ thống thông gió, lò công nghiệp, dây chuyền sấy
Nhà máy năng lượng, sản xuất ô tô, hóa chất, dược phẩm, thực phẩm và nhiều hệ thống tự động hóa khác.
SEIKOM Electronic Việt Nam cung cấp các sản phẩm được thiết kế để tích hợp vào tủ điều khiển, hệ thống PLC
Dây chuyền sản xuất và các hệ thống an toàn cần kiểm soát trạng thái dòng chảy.
Danh mục hiện tại của hãng bao gồm thiết bị giám sát lưu lượng khí, thiết bị đo lưu lượng thể tích khí, thiết bị giám sát và đo lưu lượng chất lỏng
Bộ truyền tín hiệu áp suất, công tắc áp suất, cảm biến nhiệt độ, cảm biến chất lượng không khí cùng nhiều thiết bị dành cho hệ thống sưởi, thông gió và điều hòa không khí.
Các sản phẩm của SEIKOM Electronic cung cấp bao gồm:
Công tắc dòng chảy khí SEIKOM Electronic
Công tắc dòng chảy khí được sử dụng để giám sát vận tốc dòng khí và so sánh giá trị thực tế với một điểm chuyển mạch đã thiết lập.
Khi điều kiện dòng khí thay đổi qua ngưỡng này, thiết bị tạo tín hiệu chuyển mạch để hệ thống điều khiển xử lý.
Khác với đồng hồ đo lưu lượng được sử dụng chủ yếu để cung cấp giá trị đo liên tục
Công tắc dòng chảy tập trung vào nhiệm vụ xác nhận trạng thái như có dòng khí, mất dòng khí, lưu lượng đủ hoặc lưu lượng thấp hơn mức cho phép.
Đây là chức năng rất quan trọng trong các hệ thống mà quạt, bộ gia nhiệt, đầu đốt hoặc máy móc chỉ được phép hoạt động khi đã xác nhận có dòng khí.
SEIKOM cung cấp cả dạng thiết bị nhỏ gọn tích hợp cảm biến và dạng hệ thống gồm đầu cảm biến + bộ đánh giá tín hiệu.
Cách thiết kế này giúp người dùng lựa chọn cấu hình phù hợp với không gian lắp đặt, nhiệt độ môi chất và yêu cầu tín hiệu của từng dây chuyền.
Bộ giám sát lưu lượng khí SEIKOM Electronic
Trong nhiều dây chuyền, việc motor quạt đang chạy không đồng nghĩa với việc dòng khí thực tế đang đạt yêu cầu.
Quạt có thể quay nhưng lưu lượng vẫn giảm do bộ lọc bị tắc, damper đóng không đúng vị trí, đường ống bị nghẽn, cánh quạt hư hỏng hoặc hệ thống xuất hiện rò rỉ.
Nếu chỉ kiểm tra trạng thái ON/OFF của motor, hệ thống điều khiển khó phát hiện những sự cố này.
Bộ giám sát lưu lượng khí SEIKOM Electronic giải quyết vấn đề bằng cách kiểm tra trực tiếp dòng khí tại vị trí cần giám sát.
Đầu cảm biến được bố trí trong đường ống hoặc ống gió, trong khi bộ đánh giá xử lý tín hiệu và so sánh với ngưỡng đã thiết lập.
Khi dòng khí nằm trong vùng hoạt động bình thường, bộ giám sát duy trì trạng thái đầu ra tương ứng.
Nếu dòng khí giảm xuống dưới điểm chuyển mạch, tín hiệu đầu ra thay đổi để PLC hoặc hệ thống điều khiển thực hiện cảnh báo, ngắt thiết bị hoặc chuyển sang chế độ bảo vệ.
Cảm biến lưu lượng khí SEIKOM Electronic
Là thành phần đo được đặt tại khu vực có dòng khí cần kiểm soát.
Thiết bị nhận biết sự thay đổi của dòng khí và chuyển thông tin về bộ xử lý hoặc bộ đánh giá tương ứng.
Tùy cấu hình, hệ thống sau đó có thể tạo tín hiệu chuyển mạch hoặc tín hiệu analog để kết nối với PLC và hệ thống điều khiển.
Trong thực tế, thiết bị này còn được tìm kiếm dưới nhiều tên gọi như cảm biến dòng khí SEIKOM
Cảm biến lưu lượng SEIKOM, Air Flow Sensor SEIKOM, cảm biến vận tốc khí SEIKOM hoặc cảm biến giám sát dòng khí SEIKOM.
Mục đích chính không chỉ là xác định có hay không có dòng khí.
Khi được kết hợp với bộ đánh giá phù hợp, cảm biến còn giúp hệ thống nhận biết khi dòng khí giảm xuống dưới giới hạn vận hành đã thiết lập.
Khác với phương pháp chỉ kiểm tra trạng thái chạy của motor quạt, cảm biến lưu lượng khí SEIKOM theo dõi trực tiếp điều kiện dòng khí tại vị trí lắp đặt.
Nhờ đó, hệ thống có thể phát hiện trường hợp quạt vẫn chạy nhưng lưu lượng thực tế suy giảm do lọc bị tắc, damper đóng, đường ống nghẽn hoặc hiệu suất quạt giảm.
Nguyên lý hoạt động chi tiết của Cảm biến lưu lượng khí SEIKOM Electronic:
Giai đoạn 1 – Tạo điều kiện nhiệt tại đầu cảm biến
Khi Cảm biến lưu lượng khí SEIKOM Electronic được cấp nguồn, mạch điện tử tạo điều kiện nhiệt cần thiết tại phần tử cảm biến.
Đây là bước cơ sở để hệ thống có thể đánh giá ảnh hưởng của dòng khí.
Đầu cảm biến được đặt trực tiếp trong luồng khí cần giám sát.
Tại đây, phần tử đo liên tục trao đổi nhiệt với môi trường xung quanh.
Nếu hệ thống chưa có dòng khí, nhiệt lượng thoát khỏi đầu cảm biến chủ yếu phụ thuộc vào điều kiện môi trường.
Khi quạt bắt đầu chạy và không khí chuyển động qua đầu đo, trạng thái truyền nhiệt lập tức thay đổi.
Sự thay đổi này trở thành thông tin đầu vào cho quá trình xác định dòng khí.
Giai đoạn 2 – Dòng khí làm thay đổi quá trình truyền nhiệt
Đây là phần cốt lõi trong nguyên lý hoạt động của Cảm biến lưu lượng khí SEIKOM.
Khi dòng khí đi qua đầu cảm biến, nó lấy đi một phần nhiệt từ phần tử được gia nhiệt.
Vận tốc khí thay đổi sẽ làm mức truyền nhiệt thay đổi theo.
Có thể hình dung:
Không có dòng khí → khả năng lấy nhiệt thấp
Dòng khí nhỏ → mức tản nhiệt tăng
Dòng khí tăng → quá trình lấy nhiệt mạnh hơn
Dòng khí giảm → khả năng lấy nhiệt giảm theo
Cảm biến liên tục theo dõi những thay đổi này.
Nhờ đó, hệ thống có thể nhận biết không chỉ trạng thái có hoặc mất dòng khí mà còn đánh giá sự thay đổi của dòng khí trong phạm vi hoạt động của cảm biến.
Giai đoạn 3 – Bù ảnh hưởng của nhiệt độ môi chất
Một vấn đề cần xử lý khi sử dụng nguyên lý nhiệt là nhiệt độ của chính dòng khí cũng có thể thay đổi.
Ví dụ, nhiệt độ khí trong đường ống tăng từ 25°C lên 50°C nhưng vận tốc khí không thay đổi.
Nếu hệ thống chỉ đo nhiệt độ tuyệt đối tại một phần tử, nó có thể nhầm sự thay đổi nhiệt độ môi chất với sự thay đổi lưu lượng.
Vì vậy, hệ thống đo nhiệt sử dụng thông tin nhiệt phù hợp để đánh giá ảnh hưởng do dòng khí và bù ảnh hưởng của nhiệt độ môi chất trong phạm vi kỹ thuật được thiết kế.
Quá trình này giúp cảm biến phân biệt tốt hơn giữa thay đổi do nhiệt độ khí và thay đổi do vận tốc dòng khí.
Giai đoạn 4 – Chuyển đổi trạng thái nhiệt thành tín hiệu điện
Sự thay đổi nhiệt tại đầu cảm biến không thể được PLC sử dụng trực tiếp.
Vì vậy, cảm biến chuyển trạng thái vật lý này thành một tín hiệu điện.
Tín hiệu từ phần tử cảm biến thay đổi tương ứng với điều kiện dòng khí và được truyền đến mạch xử lý hoặc bộ đánh giá SEIKOM.
Đối với những hệ thống sử dụng đầu cảm biến rời như SEIKOM F3
tín hiệu được đưa đến bộ đánh giá tương thích như NLSW45-3.
Có thể mô tả chuỗi tín hiệu như sau:
Dòng khí → thay đổi truyền nhiệt → phần tử cảm biến nhận biết → tạo tín hiệu điện → bộ đánh giá xử lý → tín hiệu đầu ra.
Giai đoạn 5 – Bộ NLSW xử lý tín hiệu từ cảm biến
Trong hệ thống SEIKOM sử dụng cảm biến rời, đầu cảm biến và bộ đánh giá đảm nhiệm hai nhiệm vụ khác nhau.
Cảm biến F3 chịu trách nhiệm tiếp xúc với dòng khí và nhận biết sự thay đổi.
Trong khi đó, NLSW45-3 nhận tín hiệu từ cảm biến và thực hiện quá trình đánh giá.
Việc tách hai bộ phận giúp đầu cảm biến có thể lắp trực tiếp trên đường khí,
còn NLSW được bố trí trên DIN rail trong tủ điều khiển.
Điều này đặc biệt hữu ích đối với máy công nghiệp
vì kỹ thuật viên có thể cài đặt và kiểm tra tín hiệu tại tủ điện mà không phải tiếp cận trực tiếp vị trí cảm biến.
Giai đoạn 6 – So sánh với điểm chuyển mạch
Sau khi nhận và xử lý tín hiệu từ cảm biến, bộ đánh giá sẽ so sánh trạng thái dòng khí với switching point – điểm chuyển mạch đã được thiết lập.
Giả sử hệ thống cần duy trì vận tốc khí tối thiểu để bảo vệ một bộ gia nhiệt.
Kỹ thuật viên thiết lập switching point tại mức phù hợp với điều kiện vận hành.
Khi dòng khí cao hơn giới hạn, hệ thống xác nhận điều kiện bình thường.
Nếu vận tốc giảm xuống dưới ngưỡng, trạng thái đầu ra thay đổi.
Đây chính là cơ sở để hệ thống xác định các tình trạng như Low Air Flow, No Air Flow hoặc Air Flow OK.
Giai đoạn 7 – Xuất tín hiệu về PLC
Sau khi xác định trạng thái dòng khí, bộ đánh giá SEIKOM tạo tín hiệu đầu ra cho hệ thống điều khiển.
Đối với ứng dụng giám sát đơn giản, switching output có thể được kết nối vào digital input của PLC.
PLC nhận trạng thái và thực hiện chương trình liên động đã thiết lập.
Một số cấu hình SEIKOM còn hỗ trợ tín hiệu analog như 4–20 mA hoặc 0–10 V.
Khi sử dụng dạng tín hiệu này, hệ thống có thể theo dõi sự thay đổi dòng khí liên tục thay vì chỉ nhận trạng thái ON/OFF.
Dữ liệu sau đó có thể được hiển thị trên HMI, SCADA, DCS hoặc hệ thống BMS.
Giai đoạn 8 – PLC thực hiện cảnh báo và liên động
Tín hiệu từ Cảm biến lưu lượng khí SEIKOM Electronic trở nên hữu ích nhất khi được đưa vào logic điều khiển của dây chuyền.
Ví dụ, hệ thống sử dụng một quạt và electric heater. Khi khởi động, PLC bật quạt trước nhưng chưa cho heater hoạt động.
Cảm biến SEIKOM kiểm tra dòng khí. Khi lưu lượng vượt điểm chuyển mạch,
NLSW gửi tín hiệu Air Flow OK về PLC và heater mới được phép hoạt động.
Nếu quạt dừng trong quá trình sản xuất, dòng khí giảm.
Cảm biến nhận biết sự thay đổi truyền nhiệt, NLSW thay đổi trạng thái đầu ra và PLC lập tức ngắt heater.
Chu trình có thể biểu diễn:
Khởi động quạt → tạo dòng khí → cảm biến SEIKOM phát hiện → NLSW xác nhận → PLC nhận Air Flow OK → cho phép heater hoạt động.
Khi xảy ra sự cố:
Quạt lỗi → dòng khí giảm → trạng thái nhiệt thay đổi → SEIKOM phát hiện → NLSW chuyển đầu ra → PLC nhận Low Air Flow → ngắt heater + cảnh báo.
Cảm biến nhiệt độ SEIKOM Electronic
Là nhóm thiết bị được sử dụng để đo, giám sát và truyền tín hiệu nhiệt độ trong các hệ thống công nghiệp, HVAC, tự động hóa tòa nhà và nhiều dây chuyền sản xuất.
Sản phẩm giúp người vận hành kiểm soát nhiệt độ môi trường, nhiệt độ không khí, nhiệt độ trong đường ống hoặc tại các khu vực kỹ thuật cần theo dõi liên tục.
Cảm biến nhiệt độ SEIKOM Electronic là thiết bị có chức năng nhận biết sự thay đổi nhiệt độ tại vị trí đo và chuyển đổi thành tín hiệu điện để hệ thống điều khiển xử lý.
Tùy từng dòng sản phẩm, cảm biến có thể được lắp trực tiếp trong phòng, ngoài trời, trên đường ống hoặc tại vị trí kỹ thuật đặc biệt.
Tín hiệu đo sau đó được truyền đến bộ điều khiển, PLC, DDC hoặc hệ thống quản lý tòa nhà để hiển thị, cảnh báo hoặc điều khiển thiết bị.
Trong hệ thống tự động, cảm biến nhiệt độ thường đóng vai trò là đầu vào quan trọng để điều khiển quạt, van, bộ gia nhiệt, máy lạnh, chiller, damper hoặc các thiết bị xử lý không khí.
Các model được dùng phổ biến tại SEIKOM Electronic chính Hãng:
| Dòng sản phẩm | Model | Ứng dụng cụ thể |
| Công tắc dòng chảy khí | RLSW4R | Công tắc dòng khí compact, thích hợp giám sát quạt
Hệ thống hút khí, hút khói hàn, air curtain và bộ gia nhiệt. |
| Công tắc dòng chảy khí | RLSW5A | Dải khí 0,1–30 m/s, có analog 0–10 V/4–20 mA; phù hợp PLC, DDC và BMS cần theo dõi tín hiệu liên tục. |
| Công tắc dòng chảy khí | RLSW6 (AR) | Thuộc nhóm flow monitor for gases; dùng kiểm soát dòng khí trong các hệ thống công nghiệp và thông gió. |
| Bộ giám sát lưu lượng khí | NLSW45-3 SIL1 | Dùng trong hệ thống cần chức năng an toàn SIL1
Nơi mất dòng khí có thể gây quá nhiệt hoặc ảnh hưởng quá trình. |
| Bộ giám sát lưu lượng khí | NLSW45-3 SIL2 | Phiên bản SIL2 cho hệ thống yêu cầu mức an toàn chức năng cao hơn. |
| Bộ giám sát lưu lượng khí | NLSW45-3 SIL2 Analog | Kết hợp SIL2 với tín hiệu analog;
phù hợp hệ thống cần vừa liên động an toàn vừa truyền giá trị về PLC/DCS. |
| Bộ giám sát lưu lượng khí | NLSW45-3 Ex | Dùng giám sát dòng khí tại khu vực ATEX khi kết hợp cảm biến Ex phù hợp. |
| Cảm biến lưu lượng khí | F3 Ex | Hóa chất, dung môi, phòng sơn, khu vực nguy hiểm |
| Cảm biến lưu lượng khí | F3 SIL1 | Hệ thống an toàn chức năng |
| Cảm biến lưu lượng khí | F3 SIL2 | Máy và dây chuyền yêu cầu mức an toàn cao |
| Cảm biến nhiệt độ | ThermGuard TT201 | HVAC, văn phòng, phòng kỹ thuật, BMS |
| Cảm biến nhiệt độ | ThermGuard TT202 | Tự động hóa tòa nhà và hệ thống điều khiển số |
| Cảm biến nhiệt độ | ThermGuard TT211 | Phòng làm việc, trường học, HVAC, kiểm soát chất lượng không khí |
