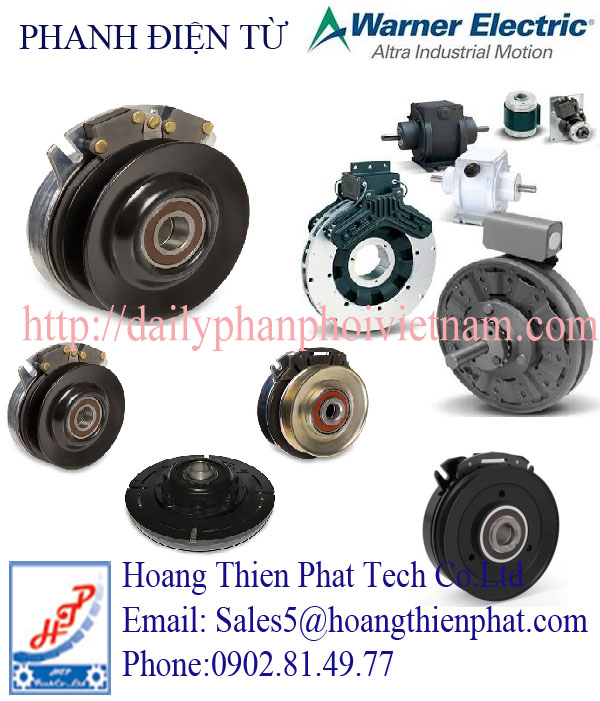

Phanh điện từ Warner Electric
Là thiết bị kiểm soát chuyển động được sử dụng để dừng trục, giữ tải và kiểm soát chuyển động của động cơ trong nhiều hệ thống máy công nghiệp.
Sản phẩm thuộc thương hiệu Warner Electric, một hãng có lịch sử lâu đời trong lĩnh vực clutch, brake và motion control.
Khác với các cơ cấu phanh cơ khí thông thường, phanh Warner Electric sử dụng lực điện từ kết hợp với cơ cấu ma sát để thực hiện quá trình đóng hoặc nhả phanh.
Thiết kế này giúp phản hồi nhanh, thuận tiện tích hợp với hệ thống điều khiển điện và phù hợp với máy vận hành theo chu kỳ.
Các dòng đáng chú ý gồm Warner Electric ERD, ERDD, ERS, FB, FSBR, EB và ATB.
Mỗi series được phát triển cho những yêu cầu khác nhau về mô-men, điện áp, kích thước lắp đặt và chức năng giữ hoặc dừng tải.
Phanh điện từ Warner Electric là thiết bị truyền động được sử dụng để dừng, giữ hoặc kiểm soát chuyển động của trục máy bằng lực điện từ và ma sát.
Sản phẩm được ứng dụng trong nhiều hệ thống tự động hóa, máy đóng gói, băng tải, thiết bị nâng hạ, máy công cụ và dây chuyền sản xuất.
Điểm quan trọng của phanh điện từ Warner Electric là khả năng đóng hoặc nhả phanh nhanh theo tín hiệu điện.
Nhờ đó, hệ thống có thể kiểm soát chuyển động chính xác hơn so với nhiều cơ cấu phanh cơ khí thông thường.
Chi tiết sản phẩm
Product Description
Phanh điện từ Warner Electric
Warner Electric là thương hiệu chuyên phát triển các thiết bị điều khiển chuyển động
Nổi bật với phanh điện từ, ly hợp điện từ, bộ ly hợp – phanh, bộ điều khiển lực căng và các giải pháp truyền động công nghiệp.
Warner Electric được thành lập từ năm 1927 và hiện là một phần của Regal Rexnord.
Các thiết bị của hãng được ứng dụng trong máy đóng gói, băng tải, cầu trục, thang máy, xe nâng, máy gia công, dây chuyền sản xuất và nhiều hệ thống tự động hóa.
Warner Electric Việt Nam cung cấp nhiều nhóm thiết bị:
Gồm phanh điện từ, ly hợp điện từ, bộ điều khiển và cảm biến, linh kiện, bộ giới hạn mô-men, ly hợp – phanh cơ khí, ly hợp – phanh thủy lực và khí nén.
Một điểm mạnh của Warner Electric là khả năng cung cấp nhiều giải pháp liên quan đến cùng một hệ thống chuyển động.
Khách hàng có thể lựa chọn phanh, ly hợp, bộ điều khiển và thiết bị kiểm soát lực căng phù hợp với từng cơ cấu máy.
Các sản phẩm của Warner Electric cung cấp bao gồm:
Phanh điện từ Warner Electric
Là thiết bị kiểm soát chuyển động được sử dụng để dừng trục, giữ tải và kiểm soát chuyển động của động cơ trong nhiều hệ thống máy công nghiệp.
Sản phẩm thuộc thương hiệu Warner Electric, một hãng có lịch sử lâu đời trong lĩnh vực clutch, brake và motion control.
Khác với các cơ cấu phanh cơ khí thông thường, phanh Warner Electric sử dụng lực điện từ kết hợp với cơ cấu ma sát để thực hiện quá trình đóng hoặc nhả phanh.
Thiết kế này giúp phản hồi nhanh, thuận tiện tích hợp với hệ thống điều khiển điện và phù hợp với máy vận hành theo chu kỳ.
Các dòng đáng chú ý gồm Warner Electric ERD, ERDD, ERS, FB, FSBR, EB và ATB.
Mỗi series được phát triển cho những yêu cầu khác nhau về mô-men, điện áp, kích thước lắp đặt và chức năng giữ hoặc dừng tải.
Phanh điện từ Warner Electric là thiết bị truyền động được sử dụng để dừng, giữ hoặc kiểm soát chuyển động của trục máy bằng lực điện từ và ma sát.
Sản phẩm được ứng dụng trong nhiều hệ thống tự động hóa, máy đóng gói, băng tải, thiết bị nâng hạ, máy công cụ và dây chuyền sản xuất.
Điểm quan trọng của phanh điện từ Warner Electric là khả năng đóng hoặc nhả phanh nhanh theo tín hiệu điện.
Nhờ đó, hệ thống có thể kiểm soát chuyển động chính xác hơn so với nhiều cơ cấu phanh cơ khí thông thường.
Cấu tạo của phanh điện từ Warner Electric
Một bộ phanh điện từ Warner Electric thường được thiết kế từ nhiều thành phần phối hợp với nhau.
Cuộn dây điện từ
Cuộn dây là bộ phận tạo từ trường. Khi được cấp điện đúng điện áp định mức, dòng điện chạy qua cuộn dây tạo ra lực điện từ để điều khiển phần ứng.
Chất lượng cuộn dây ảnh hưởng trực tiếp đến khả năng đóng nhả, nhiệt độ vận hành và độ ổn định của phanh.
Phần ứng của phanh
Phần ứng, thường được gọi là armature, là bộ phận chuyển động dưới tác dụng của lực điện từ. Khi từ trường xuất hiện, phần ứng được hút về phía bề mặt làm việc.
Chuyển động này tạo ra hoặc giải phóng lực ma sát tùy theo nguyên lý thiết kế của từng dòng phanh Warner Electric.
Bề mặt và đĩa ma sát
Bộ phận ma sát tạo mô-men hãm cần thiết để giảm tốc hoặc dừng trục.
Khi hai bề mặt ma sát tiếp xúc, động năng của hệ thống được chuyển thành nhiệt năng.
Vì vậy, vật liệu ma sát và khả năng tản nhiệt là những yếu tố quan trọng khi chọn phanh Warner Electric cho hệ thống hoạt động liên tục.
Lò xo
Ở các dòng phanh giữ tải hoặc phanh an toàn, lò xo có nhiệm vụ tạo lực ép khi nguồn điện bị ngắt.
Thiết kế này đặc biệt phù hợp với những ứng dụng cần giữ trục hoặc giữ tải khi xảy ra sự cố mất điện.
Hub và cụm kết nối trục
Hub kết nối phanh với trục truyền động. Bộ phận này truyền mô-men từ trục tới cụm ma sát và ngược lại.
Kích thước trục, đường kính lỗ, kiểu then và phương pháp lắp đặt phải phù hợp với thiết kế máy.
Nguyên lý hoạt động của phanh điện từ Warner Electric
Để hiểu phanh điện từ Warner Electric hoạt động như thế nào, có thể hình dung quá trình vận hành dựa trên ba yếu tố chính: điện – từ trường – ma sát.
Giai đoạn tạo từ trường
Khi bộ điều khiển gửi tín hiệu điện đến phanh, điện áp được cấp vào cuộn coil. Cuộn dây nhanh chóng hình thành từ trường.
Từ trường tạo lực hút lên phần ứng. Đây chính là cơ sở để chuyển tín hiệu điện thành tác động cơ học.
Giai đoạn tác động lên phần ứng
Lực điện từ kéo phần ứng về vị trí làm việc. Khoảng cách giữa các chi tiết thay đổi và cơ cấu ma sát bắt đầu đóng hoặc được giải phóng.
Quá trình này diễn ra nhanh nên phanh điện từ thích hợp cho máy yêu cầu chu kỳ đóng – nhả thường xuyên.
Giai đoạn tạo mô-men phanh
Khi bề mặt ma sát được ép vào nhau, lực ma sát xuất hiện. Lực này chống lại chuyển động quay của trục và tạo thành mô-men phanh.
Nếu mô-men phanh đủ lớn, tốc độ trục giảm xuống cho tới khi dừng hoàn toàn.
Giai đoạn nhả phanh
Khi điều kiện điều khiển thay đổi, lực điện từ được loại bỏ hoặc kích hoạt tùy thiết kế phanh. Phần ứng trở về trạng thái ban đầu và bề mặt ma sát được tách ra.
Trục sau đó có thể tiếp tục chuyển động.
Ly hợp điện từ Warner Electric
Nhiệm vụ quan trọng nhất của ly hợp điện từ Warner Electric là kiểm soát thời điểm truyền mô-men từ động cơ đến cơ cấu làm việc.
Một motor trong dây chuyền có thể chạy liên tục. Tuy nhiên, trục kéo, dao cắt, cơ cấu cấp liệu hoặc bộ phận đóng gói chỉ cần hoạt động tại một số thời điểm nhất định.
Nếu phải dừng rồi khởi động lại motor sau mỗi chu kỳ, hệ thống có thể phản hồi chậm và tăng tải cho động cơ.
Ly hợp điện từ giải quyết vấn đề này bằng cách đặt giữa phần chủ động và phần bị động.
Motor vẫn có thể tiếp tục quay, trong khi ly hợp quyết định thời điểm mô-men được truyền sang tải.
Khi nhận tín hiệu điện, ly hợp chuyển trạng thái và kết nối hai phần truyền động. Khi tín hiệu thay đổi, kết nối được ngắt và tải không tiếp tục nhận mô-men từ motor.
Nhờ đó, Warner Electric Clutch đặc biệt phù hợp với máy cần thao tác lặp lại nhiều lần trong một ca sản xuất.
Bộ điều khiển lực căng Warner Electric
Bộ điều khiển lực căng Warner Electric là thiết bị được sử dụng để duy trì lực căng ổn định cho vật liệu dạng cuộn trong quá trình sản xuất.
Hệ thống đặc biệt phù hợp với giấy, màng nhựa, nhãn, foil, dây, cáp và các loại vật liệu dạng web cần được kéo liên tục qua nhiều trục máy.
Trong một máy cuộn hoặc xả cuộn, đường kính cuộn vật liệu liên tục thay đổi. Khi cuộn lớn dần hoặc nhỏ dần, mô-men cần thiết để duy trì cùng một lực căng cũng thay đổi.
Nếu phanh giữ nguyên một mức mô-men, lực căng trên vật liệu sẽ không còn ổn định. Vật liệu có thể quá căng ở thời điểm này nhưng lại quá chùng ở thời điểm khác.
Bộ điều khiển lực căng Warner Electric được thiết kế để xử lý chính sự thay đổi đó.
Bộ điều khiển nhận thông tin về tình trạng vật liệu, so sánh với giá trị đặt và phát tín hiệu điều khiển thích hợp cho brake hoặc driver.
Nhờ quá trình điều chỉnh liên tục, hệ thống có thể duy trì lực căng ổn định hơn trong toàn bộ quá trình sản xuất.
Đây là điểm khác biệt lớn giữa việc chỉ sử dụng một phanh cơ học cố định và sử dụng một hệ thống tension control Warner Electric hoàn chỉnh.
Ly hợp khí nén Warner Electric
Ly hợp khí nén Warner Electric có thể được xem xét cho máy sản xuất, thiết bị xử lý vật liệu, hệ thống truyền động công nghiệp và những cơ cấu cần đóng/ngắt tải bằng khí nén.
Chức năng chính của ly hợp khí nén Warner Electric là quyết định thời điểm mô-men từ động cơ hoặc trục dẫn động được truyền tới tải.
Trong nhiều máy công nghiệp, động cơ chính không cần dừng mỗi khi một cơ cấu tạm ngừng hoạt động. Motor vẫn có thể quay trong khi ly hợp tách tải khỏi nguồn truyền động.
Khi máy cần cơ cấu hoạt động trở lại, hệ thống khí nén tác động lên clutch. Ly hợp đóng và mô-men tiếp tục được truyền đến tải.
Nguyên lý này phù hợp với những dây chuyền cần thực hiện nhiều thao tác đóng – ngắt trong quá trình sản xuất.
Đối với người dùng cuối, Bộ ly hợp khí nén Warner Electric thường được quan tâm khi cần thay ly hợp cũ trên máy hoặc khi thiết kế một cơ cấu truyền động sử dụng nguồn khí nén sẵn có.
Các model được dùng phổ biến tại Warner Electric chính Hãng:
| Dòng sản phẩm | Model | Ứng dụng cụ thể |
| Phanh điện từ | ERDD Series | Thiết bị nâng hạ, truyền động tải nặng, cơ cấu cần power-off braking |
| Phanh điện từ | ERS Series | Giữ trục motor, giữ vị trí tải, máy tự động hóa |
| Phanh điện từ | ERS Fenix 09 | Motor công nghiệp, hệ thống cần giữ tải khi ngắt điện |
| Phanh điện từ | ERS Fenix 10 | Truyền động máy, motor và cơ cấu giữ tải |
| Phanh điện từ | ERS VAR 07 | Motor, máy sản xuất, cơ cấu định vị |
| Ly hợp điện từ | E140 | Đóng/ngắt trục trong máy công nghiệp |
| Ly hợp điện từ | E220 VAR 00 | Truyền động máy, đóng/ngắt mô-men |
| Ly hợp điện từ | E220 VAR 02 | Máy sản xuất và hệ thống truyền động |
| Ly hợp điện từ | SFM VAR 00 / 01 | Cơ cấu truyền động công nghiệp |
| Ly hợp điện từ | SFM VAR 10 / 11 | Máy tự động và hệ thống đóng/ngắt tải |
| Bộ điều khiển lực căng | MCS-204 | Điều khiển lực căng cơ bản cho máy cuộn/xả cuộn |
| Bộ điều khiển lực căng | MCS-208 | Máy xử lý giấy, màng và vật liệu dạng cuộn |
| Bộ điều khiển lực căng | TCS-200 | Điều chỉnh tension brake |
| Bộ điều khiển lực căng | TCS-220 | Máy unwind, điều chỉnh torque của electromagnetic brake |
| Bộ điều khiển lực căng | TCS-320 | Máy nối cuộn, splicing, dây chuyền web |
| Ly hợp khí nén | P130 Series | Máy công nghiệp, truyền động trục, đóng/ngắt tải bằng khí nén |
| Ly hợp khí nén | P140 Series | Máy sản xuất, băng tải, feeder, cơ cấu truyền động |
| Ly hợp khí nén | P310 Tooth Clutch | Hệ thống cần truyền mô-men bằng ăn khớp răng, truyền động công nghiệp |
